Baureihe KLCC

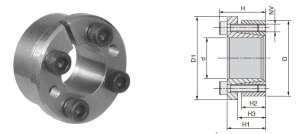

klbb-300x134
  • selbstzentrierend
  • schnelle Wartung und Montage
  • für mittlere bis hohe Drehmomente
Typ Drehmoment
d D D1 H3 H1 H H2 Mt (Nm) Ta (KN)
KLCC008 8 15 32 21 24 28 12 30 7,19
KLCC009 9 16 32 23 27 31 14 32 7,19
KLCC010 10 16 32 23 27 31 14 40 9
KLCC011 11 18 34 23 27 31 14 50 9
KLCC012 12 18 34 23 27 31 14 55 9
KLCC014 14 23 39 23 27 31 14 64 9
KLCC015 15 24 45 29 36 42 14 99 13
KLCC016 16 24 45 29 36 42 16 105 13
KLCC018 18 26 47 31 38 44 16 158 18
KLCC019 19 27 48 31 38 44 18 167 18
KLCC020 20 28 49 31 38 44 18 176 21
KLCC022 22 32 54 38 45 51 18 232 21
KLCC024 24 34 56 38 45 51 25 253 21
KLCC025 25 34 56 38 45 51 25 263 21
KLCC028 28 39 61 38 45 51 25 368 31
KLCC030 30 41 63 38 45 51 25 474 31
KLCC032 32 43 65 43 50 56 30 505 31
KLCC035 35 47 69 43 50 56 30 737 42
KLCC038 38 50 72 43 50 56 30 800 42
KLCC040 40 53 75 45 52 58 32 947 53
KLCC042 42 55 77 45 52 58 32 994 78
KLCC045 45 59 85 56 64 72 40 1750 78
KLCC048 48 62 88 56 64 72 50 1867 78
KLCC050 50 65 92 66 74 82 50 2431 97
KLCC055 55 71 98 66 74 82 50 2674 97
KLCC060 60 77 104 66 74 82 50 2917 97
KLCC065 65 84 111 66 74 82 50 3160 97
KLCC070 70 90 122 80 91 101 60 4322 123
KLCC075 75 95 126 80 91 101 60 6171 197
KLCC080 80 100 131 85 96 106 65 7899 237
KLCC085 85 106 137 85 96 106 65 8393 237
KLCC090 90 112 143 85 96 106 65 10367 276
KLCC095 95 120 153 85 96 106 65 10943 276
KLCC100 100 125 162 89 102 114 65 14520 348
KLCC110 110 140 177 94 107 119 70 15972 348
KLCC120 120 155 195 114 127 139 90 23232 465
KLCC130 130 165 205 114 127 139 90 25168 465
KLCC140 140 175 215 114 127 139 90 27104 465
KLCC150 150 185 225 114 127 139 90 29041 465

  • self-centering
  • rapid maintenance and assembly
  • medium to high torque
type torque
d D D1 H3 H1 H H2 Mt (Nm) Ta (KN)
KLCC008 8 15 32 21 24 28 12 30 7,19
KLCC009 9 16 32 23 27 31 14 32 7,19
KLCC010 10 16 32 23 27 31 14 40 9
KLCC011 11 18 34 23 27 31 14 50 9
KLCC012 12 18 34 23 27 31 14 55 9
KLCC014 14 23 39 23 27 31 14 64 9
KLCC015 15 24 45 29 36 42 14 99 13
KLCC016 16 24 45 29 36 42 16 105 13
KLCC018 18 26 47 31 38 44 16 158 18
KLCC019 19 27 48 31 38 44 18 167 18
KLCC020 20 28 49 31 38 44 18 176 21
KLCC022 22 32 54 38 45 51 18 232 21
KLCC024 24 34 56 38 45 51 25 253 21
KLCC025 25 34 56 38 45 51 25 263 21
KLCC028 28 39 61 38 45 51 25 368 31
KLCC030 30 41 63 38 45 51 25 474 31
KLCC032 32 43 65 43 50 56 30 505 31
KLCC035 35 47 69 43 50 56 30 737 42
KLCC038 38 50 72 43 50 56 30 800 42
KLCC040 40 53 75 45 52 58 32 947 53
KLCC042 42 55 77 45 52 58 32 994 78
KLCC045 45 59 85 56 64 72 40 1750 78
KLCC048 48 62 88 56 64 72 50 1867 78
KLCC050 50 65 92 66 74 82 50 2431 97
KLCC055 55 71 98 66 74 82 50 2674 97
KLCC060 60 77 104 66 74 82 50 2917 97
KLCC065 65 84 111 66 74 82 50 3160 97
KLCC070 70 90 122 80 91 101 60 4322 123
KLCC075 75 95 126 80 91 101 60 6171 197
KLCC080 80 100 131 85 96 106 65 7899 237
KLCC085 85 106 137 85 96 106 65 8393 237
KLCC090 90 112 143 85 96 106 65 10367 276
KLCC095 95 120 153 85 96 106 65 10943 276
KLCC100 100 125 162 89 102 114 65 14520 348
KLCC110 110 140 177 94 107 119 70 15972 348
KLCC120 120 155 195 114 127 139 90 23232 465
KLCC130 130 165 205 114 127 139 90 25168 465
KLCC140 140 175 215 114 127 139 90 27104 465
KLCC150 150 185 225 114 127 139 90 29041 465
