Transportketting volgens DIN 8167

Transportketting volgens DIN 8167

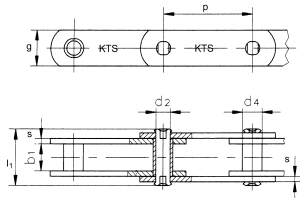

Transportketting volgens DIN 8167 zonder rollen
Transportketting volgens DIN 8167

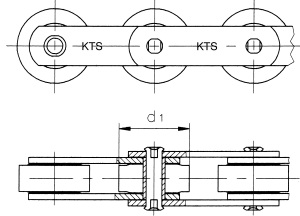

Transportketting volgens DIN 8167 met rollen Type A
Transportketting volgens DIN 8167

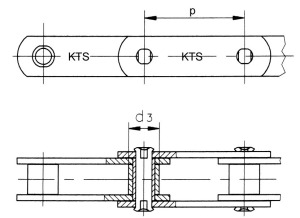

Transportketting volgens DIN 8167 met looprollen B of C (met bussen)
Transportketting volgens DIN 8167

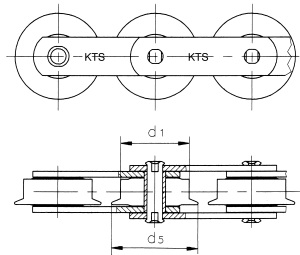

Transportketting volgens DIN 8167 met flensrollen F of G (met bussen)
Ketting
Nr.
Steek Inw. breedte Pen
diam.
Buchsen-
diam.
Totale-lengte Schon-
rolle
Lauf-
rolle
Bund-
rolle
Bundlauf-
  Zij-

platen

   Zij-

platen

p p p p b1 d2 d4 l1 d3 d1 d5 e s g
mm mm mm mm mm mm mm mm mm mm mm mm mm mm
M 20 40 50 63 80 16 6 9 35 12,5 25 30 11 2,5 18
M 28 50 63 80 100 18 7 10 40 15 30 36 12,5 3 20
M 40 63 80 100 125 20 8,5 12,5 45 18 36 42 13,5 3,5 25
M 56 63 80 100 125 24 10 15 52 21 42 50 17 4 30
M 80 80 100 125 160 28 12 18 62 25 50 60 20 5 35
M 112 80 100 125 160 32 15 21 70 30 60 70 22 6 40
M 160 100 125 160 200 37 18 25 85 36 70 85 25,5 7 50
M 224 125 160 200 250 43 21 30 98 42 85 100 30 8 60
M 315 160 200 250 315 48 25 36 112 50 100 120 33 10 70
M 450 200 250 315 400 56 30 42 135 60 120 140 37 12 80
M 630 250 315 400 500 66 36 50 154 70 140 170 45 14 100
M 900 250 315 400 500 78 44 60 180 85 170 210 52 16 120
Ketten- Bruchkraft zulässige Meß- Lager- Laufrollen
Nr. Belastung belastung fläche Lagerfläche
N N N ak (cm ) ar (cm )
M 20 20.000 2.800 400 1,26 1,35
M 28 28.000 4.000 560 1,68 1,70
M 40 40.000 5.700 800 2,30 2,38
M 56 56.000 8.000 1.120 3,20 3,45
M 80 80.000 11.400 1.600 4,58 4,86
M 112 112.000 16.000 2.240 6,63 6,51
M 160 160.000 22.800 3.200 9,22 9,00
M 224 224.000 32.000 4.500 12,47 12,60
M 315 315.000 45.000 6.300 17,10 16,92
M 450 450.000 64.000 9.000 24,18 23,10
M 630 630.000 90.000 12.500 34,06 32,50
M 900 900.000 128.000 18.000 48,66 45,69
