Kettenspannräder

Kettenspannräder

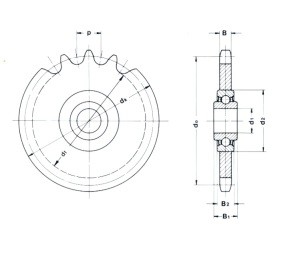

Kettenspannrad-300x253
Bezeichnung Teilung Zähne- Teilkreis Außen- Zahn- Innen- Außen- Außen- Innen- Gewicht
ISO / Standard zahl Ø Ø breite Ø Ø ringbreite ringbreite
p z do dk B d1 d2 B1 B2
mm mm mm mm mm mm mm mm kg/Stück
KSR 06B-1-21 9,525 21 63,9 68,0 5,3 16 40 18,3 12 0,15
KSR 08B-1-18 12,7 18 73,1 78,0 7,2 16 40 18,3 12 0,20
KSR 10B-1-17 15,875 17 86,4 93,0 9,1 16 40 18,3 12 0,30
KSR 12B-1-15 19,05 15 91,6 100,0 11,1 16 40 18,3 12 0,40
KSR 16B-1-12 25,4 12 98,1 109,0 16,2 20 47 17,7 14 0,65
KSR 20B-1-13 31,75 13 132,7 148,0 18,5 25 52 21 15 0,73

Alle Kettenspannräder werden komplett mit eingebautem Kugellager geliefert. Die Kugellager sind beiderseits abgedichtet und somit wartungsfrei. Sie haben eine Schmierung auf Lebensdauer.

Der breite Innenring ermöglicht eine einwandfreie Montage ohne Distanzringe. Kugellager und Kettenrad sind durch einen Presssitz sicher und dauerhaft verbunden. Das Kettenrad besteht aus Stahl mit einer Festigkeit von 490-600 N/ mm²;.

Bei vielen Kettentrieben ist aus konstruktiven Gründen ein Spannrad notwendig. Diese Kettenspannräder, im losen Trumm des Kettentriebes angeordnet, löst in optimaler Weise die Spannprobleme:



Bezeichnung Teilung Zähne- Teilkreis Außen- Zahn- Innen- Außen- Außen- Innen- Gewicht
ISO / Standard zahl Æ Æ breite Æ Æ ringbreite ringbreite
p z do dk B d1 d2 B1 B2
mm mm mm mm mm mm mm mm kg/Stück
KSR 06B-1-21 9,525 21 63,9 68,0 5,3 16 40 18,3 12 0,15
KSR 08B-1-18 12,7 18 73,1 78,0 7,2 16 40 18,3 12 0,20
KSR 10B-1-17 15,875 17 86,4 93,0 9,1 16 40 18,3 12 0,30
KSR 12B-1-15 19,05 15 91,6 100,0 11,1 16 40 18,3 12 0,40
KSR 16B-1-12 25,4 12 98,1 109,0 16,2 20 47 17,7 14 0,65
KSR 20B-1-13 31,75 13 132,7 148,0 18,5 25 52 21 15 0,73



Chain-stretcher sprockets usually will be delivered with ballbearing for immediate assembling.

The ballbearings are both-sides sealed, equipped with longlasting lubrication and therefore

they need less (or neither) maintenance.



  • ballbearing (type): Standard 203 KRRAH02
  • wide inner ring enables perfect assembling without any spacer rings
  • ball bearing and sprocket are hardly connected with press fit
  • sprockets made from steel, consistency 490 – 600 N/mm²
  • installed in the slack run/strand of the chain drive, these schain-stretcher sprockets will solve in optimal way all streching-problems



Bezeichnung Teilung Zähne- Teilkreis Außen- Zahn- Innen- Außen- Außen- Innen- Gewicht
ISO / Standard zahl Æ Æ breite Æ Æ ringbreite ringbreite
p z do dk B d1 d2 B1 B2
mm mm mm mm mm mm mm mm kg/Stück
KSR 06B-1-21 9,525 21 63,9 68,0 5,3 16 40 18,3 12 0,15
KSR 08B-1-18 12,7 18 73,1 78,0 7,2 16 40 18,3 12 0,20
KSR 10B-1-17 15,875 17 86,4 93,0 9,1 16 40 18,3 12 0,30
KSR 12B-1-15 19,05 15 91,6 100,0 11,1 16 40 18,3 12 0,40
KSR 16B-1-12 25,4 12 98,1 109,0 16,2 20 47 17,7 14 0,65
KSR 20B-1-13 31,75 13 132,7 148,0 18,5 25 52 21 15 0,73



Spankettingwielen worden standaard compleet met ingebouwde kogellager geleverd.
De kogellagers zijn 2-zijdig afgedicht met levensduursmering en daardoor onderhoudsvrij.



  • Lagertype standaard 203 KRRAH02
  • Brede binnenring vergemakkelijkt een probleemloze montage zonder afstandringen
  • Kogellager d.m.v. perspassing gemonteerd in kettingwiel
  • Kettingwiel uit staal, vastheid 490 – 600 N/mm²
  • Kortom dit spankettingwiel lost al uw spanproblemen op
