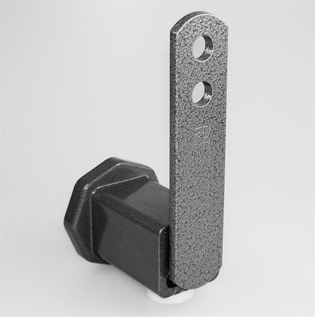

Universele spanner Type TE
Die Universalspanner vom Typ TE finden Einsatz in allen Industriebereichen.
Hauptsächlich werden sie als Ketten- und Riemenspanner verwendet.
Mittels einer Schraube sind sie mit Reibschluss in jeder Position montierbar.
Die Universalspanner vom Typ TE sind wartungsfrei und abreissicher.
Sie sind mit blei- und cadmiumfreier Pulverbeschichtung vergütet.
| Typ | A1 | A2 | B | C | ØD | E | F | G | H | I | K | M | F in N | ∢0-32° | Gew./kg |
| A1 | A2 | ||||||||||||||
| TE2 | 80 | 60 | 52 | 20 | 8,5 | 38 | 8,0 | 16 | 90 | 5 | 7 | M6 | 0-90 | 0-110 | 0,24 |
| TE3 | 100 | 80 | 63 | 25 | 10,5 | 48 | 8,5 | 21 | 112,5 | 5 | 10 | M8 | 0-140 | 0-170 | 0,42 |
| TE4 | 100 | 80 | 78 | 30 | 10,5 | 59 | 8,5 | 25 | 115 | 6 | 12 | M10 | 0-320 | 0-430 | 0,60 |
| TE5 | 130 | 100 | 108 | 50 | 12,5 | 76 | 10,5 | 32 | 155 | 8 | 15 | M12 | 0-820 | 0-1050 | 1,70 |
| TE6 | 175 | 140 | 140 | 60 | 20,5 | 97 | 12,5 | 41 | 205 | 10 | 17 | M16 | 0-1500 | 0-1880 | 3,70 |
| TE7 | 220 | 175 | 198 | 70 | 20,5 | 112 | 12,5 | 51 | 255 | 12 | 18 | M20 | 0-2500 | 0-3200 | 6,50 |
| TE8 | 250 | 200 | 212 | 80 | 20,5 | 130 | 17,0 | 52 | 290 | 20 | 20 | M24 | 0-3900 | 0-4900 | 8,65 |
