Schakelketting volgens DIN 763 / 5685 „C“

Schakelketting volgens DIN 763 / 5685 "C"

De Schakelketting volgens DIN 763 / 5685 „C“ zijn in de uitvoeringen; blank, vuurverzinkt, electrolitisch verzinkt alsmede roestvrijstaal leverbaar. De aangegeven gewichten en breukbelastingen hebben betrekking op de vuurverzinkte en electrolitisch verzinkte kettingen.

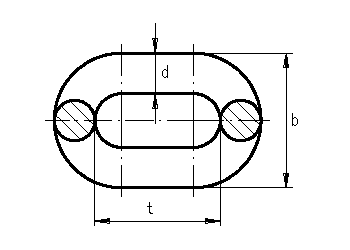

Artikel- Nenndicke Teilung Breite Gewicht Prüfkraft Bruchkraft
Nr. d t b kg / m kN kN
K 3×26 3 26 12 0,15 1,25 5
K 3,5×28 3,5 28 14 0,195 1,5 6
K 4×32 4 32 16 0,26 1,88 7,5
K 4,5×34 4,5 34 18 0,335 2,5 10
K 5×35 5 35 20 0,41 3,25 13
K 6×42 6 42 24 0,605 3,75 15
K 7×49 7 49 28 0,8 5,25 21
K 8×52 8 52 32 1,065 7 28
K 10×65 10 65 40 1,68 12,5 50
K 13×82 13 82 50 2,925 20 80
K 16×100 16 100 60 4,365 31,25 125
K 20×120 20 120 75 7,6 50 200
K 22×125 22 125 78 8 60 240
